Beállításaink lelke: az adatrögzítés, kiértékelés + interaktív kütyü a cikkben

Szerző: ápr 25, 20200 hozzászólás

A repülőbe sem poénból tették a műszerfalat!



A chiptuning az autó beállításainak módosítása, a jobb erő, vezetési élmény, dinamika, akár jobb fogyasztás érdekében. A motor / beállítás fejlesztése során a gyár is hasonló módon hangol: csinál egy beállítást, majd visszaméri, teszteli, hogy a valóságban az hogyan érvényesül, hogyan hat a teljesítményre, és tartósságra!

Az autó teljesítménye, nyomatéka akár egy stopperrel + fordulatszámmérővel is mérhető, számolható, viszont az, hogy mi történik a motorban miközben 500NM-t generál maximális terhelésen, csak “tippelni” lehet, vagy ahogy a gyár is csinálja: rögzíteni kell (datalogging, adatok naplózása) párhuzamosan akár húszféle motoradatot, majd ezeket kiértékelni. Figyelni kell terhelés (mérés) közben (amelyet fékezett teljesítménymérő padon menetszimulációban végzünk) a csúcsértékeket, pl. turbónyomást, kipufogógáz hőmérsékletet (EGT-t). – ez a hosszú távon is megbízható beállítás készítésének egyetlen módja, alapja.



Számodra ez a biztonsági kontroll azért érdekes, mert nem fog a turbód leugrani az első próbakörön, és később sem fog megolvadni semmi a motorban. A Rigotech chiptuning beállítások fejlesztésénél már 20 éve használunk ilyen monitoring / adatrögzítő technikákat, akár csak egy mechanikus nyomásmérő óra, szélessávú lambdaszonda, vagy egy sima feszültségmérő műszer használatával. Ilyen adat logolást végez a teljesítménymérő padunk beépített loggere OBD csatlakozón keresztül, is vagy még a pad előtti időkben (és manapság is ha szükséges) napi rutin volt, hogy tesztkörön vettük fel menetadatokat gyári diagnosztikai műszerrel, így látjuk pontosan mi történik a gépháztető alatt, miközben nyomod neki.

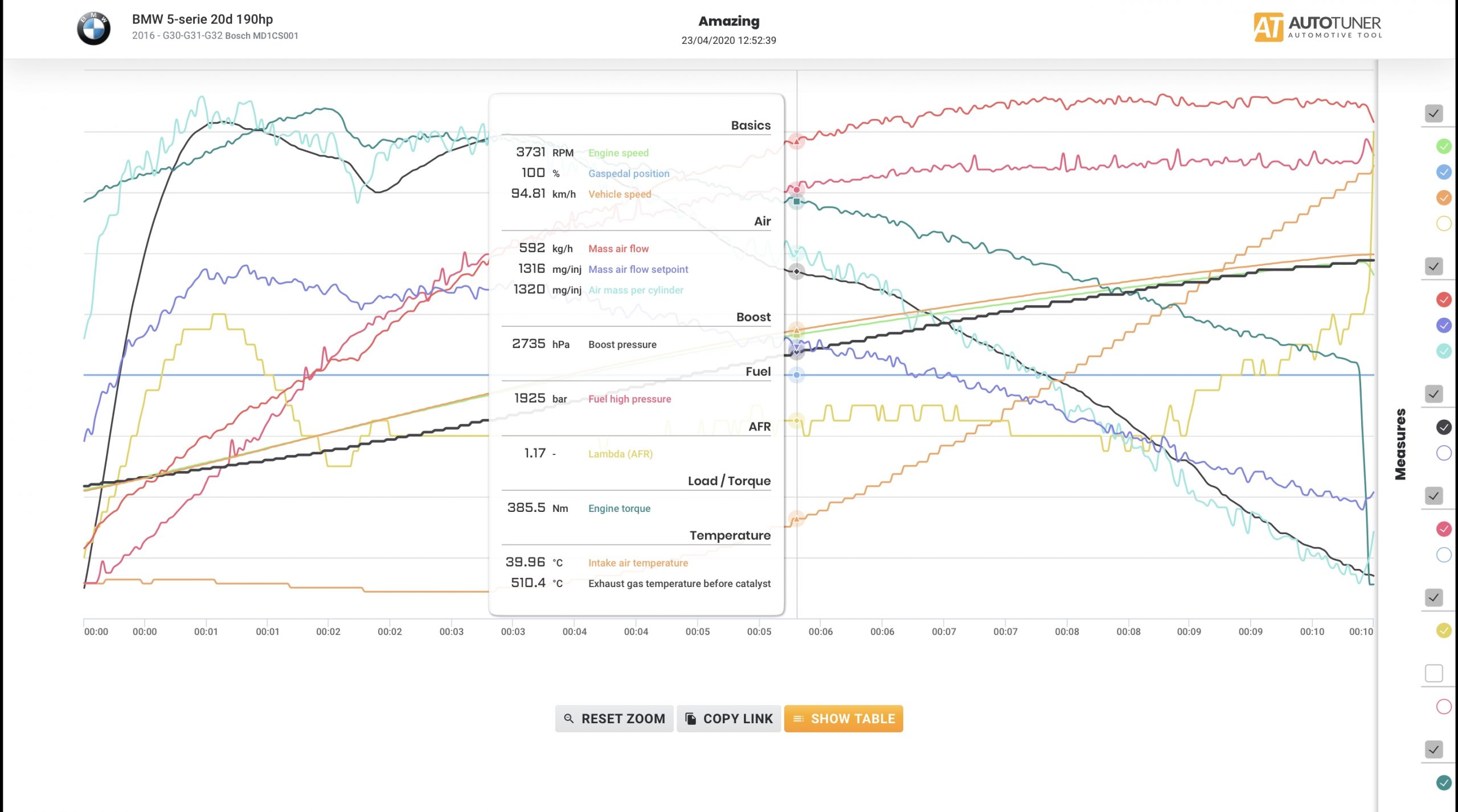

chiptuning-datalogging-log-adatok

Gyári szinthez közeli adatrögzítő funkcióval bővült az egyik kedvenc műszerünk



A technika fejlődésével a motorvezérlőn lévő szoftverek, beállítások bonyolultsága, összetettsége brutálisan változik. A 90′-es években, volt motorvezérlő, amely 8kB (kilobájt) memóriával operált, és az autó tökéletesen tudta a dolgát! Mára nem ritka a 4MB (megabájt) fájlméret, amely ötszázszoros növekedés. Persze “nem a méret a lényeg”, de belátható, hogy ezzel arányosan a számítási kapacitás, kezelt feladatok köre is arányosan nőtt.

Ebből adódóan a beállítások fejlesztése is több időt, mérést, technológiát igényel. Olykor lehetetlen logolás és teljesítménymérés nélkül megtalálni azokat az adatokat, amelyek módosítása a biztonságos siker érdekében kötelező.

Az új loggerünkkel gyártó és vezérlőrendszer specifikusan 1 kattintással ki tudjuk választani a szükséges csatornákat és a teljesítménymérés / terheléses teszt során, MINDEN SZÜKSÉGES ADATOT EGY HELYEN látunk, rögzítünk.

A gyűjtött adatok, és valós idejű megfigyelésük



A tesztek során ezeket az adatcsoportokat nézzük:

  • turbónyomás
  • terhelés
  • forgatónyomaték
  • keverékképzés
  • hőmérsékletek
  • egyéb

A csoportokon belül látjuk a programban KÉRT és a valóságban MEGJELENŐ, KAPOTT adatokat is, valamint ezek esetleges különbségét. Ha van eltérés, azzal foglalkozni kell, ez a lényeg.

12 tetszőleges csatornát beállíthatunk, amelyet a mérőpad adatai mellett valós időben LÁTNI szeretnénk. Ettől függetlenül a háttérben TOVÁBBI 20 CSATORNÁT IS RÖGZÍTHETÜNK, későbbi elemzéshez.





chiptuning-mért-adatok-logolás-gauges

PRÓBÁLD KI! Lent egy 14 másodperc hosszú padlógázos gyorsítást látsz fékezett mérőpadon.



(Megj.: telefon helyett monitoron jobban működik, legalább 650 képpont szélesség kell, hogy mindent láss.)

Mozgasd az egeret, és látod az idő függvényében hogyan nő a fordulatszám, sebesség, hogyan alakul a töltőnyomás, hőmérsékletek, nyomaték, egyebek. Az egeret ha jobb szélre kihúzod, testre szabhatod, milyen mentett adatokat kívánsz vizsgálni, kattintsd be azt, ami érdekel. Bekattinthatod akár az összes csatornát is. Ha alul megnyomod a “Show Table” gombot, minden mentett adatot táblázatban is megkapsz.

Ezeket a logokat elemezve, értékes infóhoz jutunk a beállítások fejlesztése során is, de ugyanilyen fontosak az ÁLLAPOTFELMÉRÉSI szakaszban, hogy lássuk minden tökéletesen működik az autódon.

Összefoglalás és a lényeg



A teljesítménymérés + logolás a hatékony és BIZTONSÁGOS tuning alapja. Mindkettőnek több módszere van: az időmérés + kezdetleges mérési (logolási) módszereknél hatékonyabb amit fent mutattam: menetszimulációra alkalmas fékezett mérőpad + gyártmányspecifikus (nem általános EOBD) adatrögzítő eszköz/szoftver együttes használata.

Jelenleg (2020.04.25) a műszer lefedettségét fejlesztik, további gyártmányok, motorok adatcsoportjai adódnak hozzá a támogatott listához, így fokozatosan térünk át a használatára, és addig is maradunk a bevett (bár lassabb) módszereknél, a szükséges adatok elérése érdekében.

A logolásnak fontos szerepe van az állapotfelmérésben. Akkor szükséges emiatt használni, ha az autó nem tudja a gyári teljesítményt, egyéb gond van vele. Kiemelt szerepe van az ÚJ RENDSZEREK FELTÉRKÉPEZÉSÉBEN, a tuning beállítás fejlesztési szakaszában.

FONTOS: ha a te autód beállításakor nem logoltunk, vagy nem ilyen mélyrehatóan, annak oka, hogy:

  • láttuk (mérés, diag, teszt), hogy az autód rendben van, az állapotfelmérés nem indokolja a mélyebb logolást
  • az autód rendszere “régi” így teljesen feltérképezett, nincs benne kérdés. A kapott beállításod már letesztelt, kipróbált (korábban logolt, visszamért) adatokon, sémákon alapszik, újra logolása nem indokolt
